Senin, 26 Maret 2012
Selasa, 20 Maret 2012
Penyearah setengah gelombang
dioda semikonduktor banyak di gunakan sebagai penyearah.penyearah yang paling sederhana adalah penyearah setengah gelombang,yaitu yang terdiri dari sebuah dioda.melihat dari namanya , maka hanya setengah gelombang saja yang akan di searahkan.gambar 28 menunjukan rangkaian penyearah gelombang mendapatkan masukan dari sekunder trafo yang berupa sinyal AC yang berbentuk sinus,Vi=Vm sin>t ( gambar 28 ) .Dari persamaan tersebut , Vm merupakan tegangan maksimum . Harga Vm ini hanya bisa di ukur dalam CRO yakni degan melihat langsungpada gelombangnya . sedangkan pada umumnya harga yang tercantum pada sekunder trafo adalah tegangan efektif. hubungan antara tegangan puncap Vm dengan tegangan efektif(veff) atau tegangan rms (vrms)adalah :
veff=vrms vm=0,707 vm .
Tegangan (arus ) efektif atau rms ( root mean square ) adalah tegangan ( arus ) yang terukur oleh volt meter ( amper meter ) karna harga Vm pada umumnya jauh lebih besar dari pada v-> ( tegangan cut in dioda ).maka pada pembahasan penyearah ini v-> di abaikan prinsip kerja penyearah setengan gelombang adalah bahwa pada saat sinyal input berupa siklus positif maka dioda dapat bias maju sehingga arus (i) mengalir ke beban (i) pada (c) dari gambar 28.
Selasa, 13 Maret 2012

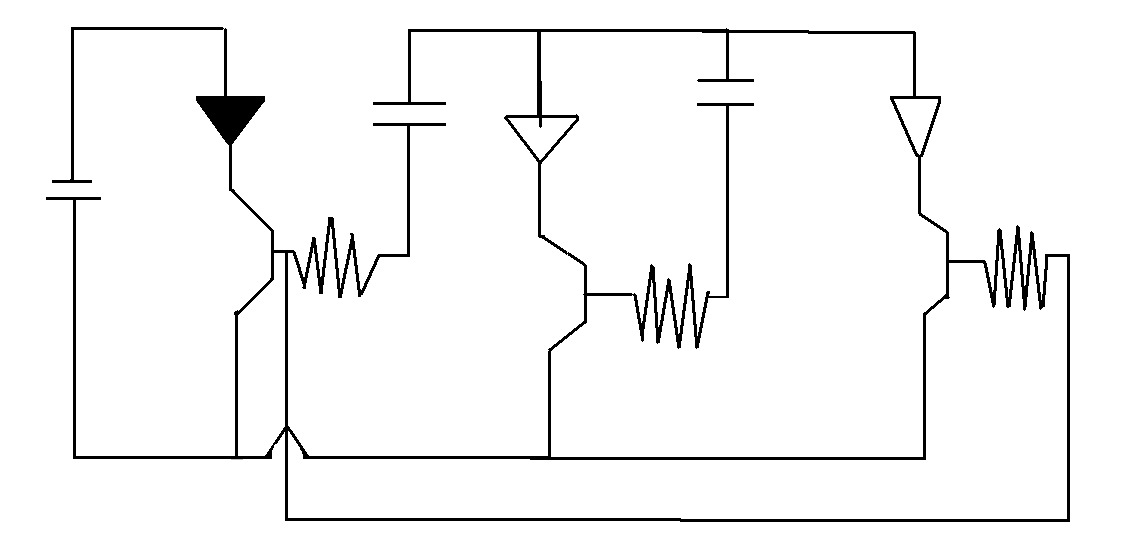

Transistor merupakan pelalatan yang mempunyai 3 lapis N-P-N dalam tentang operasi arus kolektor IC merupakan pungsi dari basis IB memberikan perubahan yang di perkuat pada arus kolektor untuk tegangan emitor kolektor Vce yang di berikan perbandingan ke dua arus ini di dalam orde 15-100
Pada umumny a transistor berpungsi sebagai suatu switing (kontak on-off)adapun kerja transisitor yang bekerja sebagai switing ini ,selelu berada pada daerah jenuh(satuan)dan daerah cut off transistor dapat bekerja pada daerah jenuh dan daerah cut off nya dan cara melakukan pengaturan tegangan Vb rangkaian pada basisnya (tahanan Rb )dan juga tahanan beban nya ( R1)untuk mendapatkan on off yang bergantian dengan prode tertentu ,dapat di lakukan dengan memberikan tegangan Vb yang berupa pulsa.
apabila Vb =0,maka transistor off (cut off )sedangkan Vb =V1 dan dengan mengatur Rb dan R1 sedemikian rupa sehingga menghasilkan arus 1B yang akakn menyebab kan dalam keadaan jenuh .
Pada umumny a transistor berpungsi sebagai suatu switing (kontak on-off)adapun kerja transisitor yang bekerja sebagai switing ini ,selelu berada pada daerah jenuh(satuan)dan daerah cut off transistor dapat bekerja pada daerah jenuh dan daerah cut off nya dan cara melakukan pengaturan tegangan Vb rangkaian pada basisnya (tahanan Rb )dan juga tahanan beban nya ( R1)untuk mendapatkan on off yang bergantian dengan prode tertentu ,dapat di lakukan dengan memberikan tegangan Vb yang berupa pulsa.
apabila Vb =0,maka transistor off (cut off )sedangkan Vb =V1 dan dengan mengatur Rb dan R1 sedemikian rupa sehingga menghasilkan arus 1B yang akakn menyebab kan dalam keadaan jenuh .
Selasa, 06 Maret 2012
Kondensator
Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai "kapasitor", namun kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore),
berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik
yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara
yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia "condensatore", bahasa Perancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.
- Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.
- Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju.
Semikonduktor
Semikonduktor adalah sebuah bahan dengan konduktivitas listrik yang berada di antara insulator dan konduktor. Semikonduktor disebut juga sebagai bahan setengah penghantar listrik. Sebuah semikonduktor bersifat sebagai insulator pada temperatur yang sangat rendah, namun pada temperatur ruangan besifat sebagai konduktor. Bahan semikonduksi yang sering digunakan adalah silikon, germanium, dan gallium arsenide.
Semikonduktor sangat berguna dalam bidang elektronik, karena konduktansinya yang dapat diubah-ubah dengan menyuntikkan materi lain (biasa disebut pendonor elektron).
Untuk informasi bagaimana semikonduktor digunakan sebagai alat elektronik, lihat alat semi
Doping sejumlah besar ke semikonduktor dapat meningkatkan konduktivitasnya dengan faktor lebih besar dari satu milyar.[rujukan?] Dalam sirkuit terpadu modern, misalnya, polycrystalline silicon didop-berat seringkali digunakan sebagai pengganti logam.
Karena diperlukannya tingkat kemurnian kimia dan kesempurnaan struktur kristal untuk membuat perangkat semikonduktor, metode khusus telah dikembangkan untuk memproduksi bahan semikonduktor awal. Sebuah teknik untuk mencapai kemurnian tinggi termasuk pertumbuhan kristal menggunakan proses Czochralski. Langkah tambahan yang dapat digunakan untuk lebih meningkatkan kemurnian dikenal sebagai perbaikan zona. Dalam perbaikan zona, sebagian dari kristal padat dicairkan. Impuritas cenderung berkonsentrasi di daerah yang dicairkan, sedangkan material yang diinginkan mengkristal kembali sehingga menghasilkan bahan lebih murni dan kristal dengan lebih sedikit kesalahan.
Dalam pembuatan perangkat semikonduktor yang melibatkan heterojunction antara bahan-bahan semikonduktor yang berbeda, konstanta kisi, yaitu panjang dari struktur kristal yang berulang, penting untuk menentukan kompatibilitas antar bahan.
konduktor.
Semikonduktor sangat berguna dalam bidang elektronik, karena konduktansinya yang dapat diubah-ubah dengan menyuntikkan materi lain (biasa disebut pendonor elektron).
Untuk informasi bagaimana semikonduktor digunakan sebagai alat elektronik, lihat alat semi
Doping Semikonduktor
Salah satu alasan utama kegunaan semikonduktor dalam elektronik adalah sifat elektroniknya dapat diubah banyak dalam sebuah cara terkontrol dengan menambah sejumlah kecil ketidakmurnian. Ketidakmurnian ini disebut dopan.Doping sejumlah besar ke semikonduktor dapat meningkatkan konduktivitasnya dengan faktor lebih besar dari satu milyar.[rujukan?] Dalam sirkuit terpadu modern, misalnya, polycrystalline silicon didop-berat seringkali digunakan sebagai pengganti logam.
Persiapan bahan semikonduktor
Semikonduktor dengan properti elektronik yang dapat diprediksi dan handal diperlukan untuk produksi massa. Tingkat kemurnian kimia yang diperlukan sangat tinggi karena adanya ketidaksempurnaan, bahkan dalam proporsi sangat kecil dapat memiliki efek besar pada properti dari material. Kristal dengan tingkat kesempurnaan yang tinggi juga diperlukan, karena kesalahan dalam struktur kristal (seperti dislokasi, kembaran, dan retak tumpukan) mengganggu properti semikonduktivitas dari material. Retakan kristal merupakan penyebab utama rusaknya perangkat semikonduktor. Semakin besar kristal, semakin sulit mencapai kesempurnaan yang diperlukan. Proses produksi massa saat ini menggunakan ingot (bahan dasar) kristal dengan diameter antara empat hingga dua belas inci (300 mm) yang ditumbuhkan sebagai silinder kemudian diiris menjadi wafer.Karena diperlukannya tingkat kemurnian kimia dan kesempurnaan struktur kristal untuk membuat perangkat semikonduktor, metode khusus telah dikembangkan untuk memproduksi bahan semikonduktor awal. Sebuah teknik untuk mencapai kemurnian tinggi termasuk pertumbuhan kristal menggunakan proses Czochralski. Langkah tambahan yang dapat digunakan untuk lebih meningkatkan kemurnian dikenal sebagai perbaikan zona. Dalam perbaikan zona, sebagian dari kristal padat dicairkan. Impuritas cenderung berkonsentrasi di daerah yang dicairkan, sedangkan material yang diinginkan mengkristal kembali sehingga menghasilkan bahan lebih murni dan kristal dengan lebih sedikit kesalahan.
Dalam pembuatan perangkat semikonduktor yang melibatkan heterojunction antara bahan-bahan semikonduktor yang berbeda, konstanta kisi, yaitu panjang dari struktur kristal yang berulang, penting untuk menentukan kompatibilitas antar bahan.
konduktor.
Isolator listrik
Isolator listrik adalah bahan yang tidak bisa atau sulit melakukan perpindahan muatan listrik. Dalam bahan isolator valensi elektronnya
terikat kuat pada atom-atomnya. Bahan-bahan ini dipergunakan dalam
alat-alat elektronika sebagai isolator, atau penghambat mengalirnya arus
listrik. Isolator berguna pula sebagai penopang beban atau pemisah
antara konduktor
tanpa membuat adanya arus mengalir ke luar atau atara konduktor.
Istilah ini juga dipergunakan untuk menamai alat yang digunakan untuk
menyangga kabel transmisi listrik pada tiang listrik.
Beberapa bahan, seperti kaca, kertas, atau Teflon merupakan bahan isolator yang sangat bagus. Beberapa bahan sintetis masih "cukup bagus" dipergunakan sebagai isolator kabel. Contohnya plastik atau karet. Bahan-bahan ini dipilih sebagai isolator kabel karena lebih mudah dibentuk / diproses sementara masih bisa menyumbat aliran listrik pada voltase menengah (ratusan, mungkin ribuan volt).
Beberapa bahan, seperti kaca, kertas, atau Teflon merupakan bahan isolator yang sangat bagus. Beberapa bahan sintetis masih "cukup bagus" dipergunakan sebagai isolator kabel. Contohnya plastik atau karet. Bahan-bahan ini dipilih sebagai isolator kabel karena lebih mudah dibentuk / diproses sementara masih bisa menyumbat aliran listrik pada voltase menengah (ratusan, mungkin ribuan volt).
Diode
Diode | |
---|---|
Foto dari diode semikonduktor |
|
Simbol | |
Tipe | Komponen aktif |
Kategori | Semikonduktor (diode kristal) Tabung hampa (diode termionik) |
Penemu | Frederick Guthrie (1873) (diode termionik) Karl Ferdinand Braun (1874) (diode kristal) |
Sifat kesearahan yang dimiliki sebagian besar jenis diode seringkali disebut karakteristik menyearahkan. Fungsi paling umum dari diode adalah untuk memperbolehkan arus listrik mengalir dalam suatu arah (disebut kondisi panjar maju) dan untuk menahan arus dari arah sebaliknya (disebut kondisi panjar mundur). Karenanya, diode dapat dianggap sebagai versi elektronik dari katup pada transmisi cairan.
Dioda sebenarnya tidak menunjukkan kesearahan hidup-mati yang sempurna (benar-benar menghantar saat panjar maju dan menyumbat pada panjar mundur), tetapi mempunyai karakteristik listrik tegangan-arus taklinier kompleks yang bergantung pada teknologi yang digunakan dan kondisi penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.
Awal mula dari diode adalah peranti kristal Cat's Whisker dan tabung hampa (juga disebut katup termionik). Saat ini diode yang paling umum dibuat dari bahan semikonduktor seperti silikonatau germanium.
Senin, 05 Maret 2012
Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat,
sebagai sirkuit pemutus dan penyambung (switching), stabilisasi
tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat
berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT)
atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang
sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektot (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektot (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
Induktor
Sebuah induktor atau reaktor adalah sebuah komponen
elektronika pasif (kebanyakan berbentuk torus) yang
dapat menyimpan energi pada medan
magnet yang ditimbulkan oleh arus
listrik yang melintasinya. Kemampuan induktor untuk menyimpan
energi magnet ditentukan oleh induktansinya,
dalam satuan Henry. Biasanya sebuah induktor adalah sebuah kawat
penghantar yang dibentuk menjadi kumparan,
lilitan membantu membuat medan magnet yang kuat di dalam kumparan
dikarenakan hukum induksi Faraday. Induktor adalah salah satu komponen
elektronik dasar yang digunakan dalam rangkaian yang arus dan
tegangannya berubah-ubah dikarenakan kemampuan induktor untuk memproses arus bolak-balik.
Sebuah induktor ideal memiliki induktansi, tetapi tanpa resistansi atau kapasitansi, dan tidak memboroskan daya. Sebuah induktor pada kenyataanya merupakan gabungan dari induktansi, beberapa resistansi karena resistivitas kawat, dan beberapa kapasitansi. Pada suatu frekuensi, induktor dapat menjadi sirkuit resonansi karena kapasitas parasitnya. Selain memboroskan daya pada resistansi kawat, induktor berinti magnet juga memboroskan daya di dalam inti karena efek histeresis, dan pada arus tinggi mungkin mengalami nonlinearitas karena penjenuhan.
Sebuah induktor ideal memiliki induktansi, tetapi tanpa resistansi atau kapasitansi, dan tidak memboroskan daya. Sebuah induktor pada kenyataanya merupakan gabungan dari induktansi, beberapa resistansi karena resistivitas kawat, dan beberapa kapasitansi. Pada suatu frekuensi, induktor dapat menjadi sirkuit resonansi karena kapasitas parasitnya. Selain memboroskan daya pada resistansi kawat, induktor berinti magnet juga memboroskan daya di dalam inti karena efek histeresis, dan pada arus tinggi mungkin mengalami nonlinearitas karena penjenuhan.
Induktor | |
---|---|
Beberapa jenis induktor harga rendah. |
|
Simbol | |
Tipe | Pasif |
Pembuatan pertama | Michael Faraday(1831) |
KODE WARNA RESISTOR
KODE WARNA RESISTOR
PENGANTAR
Resistor adalah komponen elektronika yang
berfungsi untuk menghambat arus listrik dan menghasilkan nilai
resistansi tertentu. Kemampuan resistor dalam menghambat arus listrik
sangat beragam disesuaikan dengan nilai resistansi resistor tersebut.
Resistor memiliki beragam jenis dan bentuk.
Diantaranya resistor yang berbentuk silinder, smd (Surface Mount
Devices), dan wirewound. Jenis jenis resistor antara lain
komposisi karbon, metal film, wirewound, smd, dan resistor
dengan teknologi film tebal.
Resistor yang paling banyak beredar di pasaran umum adalah resistor dengan bahan komposisi karbon, dan metal film. Resistor ini biasanya berbentuk silinder dengan pita pita warna yang melingkar di badan resistor. Pita pita warna ini dikenal sebagai kode resistor. Dengan mengetahui kode resistor kita dapat mengetahui nilai resistansi resistor, toleransi, koefisien temperatur dan reliabilitas resistor tersebut. Tutorial ini akan menjelaskan kode kode resistor yang banyak beredar di pasaran.
RESISTOR DENGAN KODE
WARNA
Resistor yang
menggunakan kode warna ada 3 macam, yaitu:
1. Resistor dengan 4 pita warna dengan 1 pita
warna untuk toleransi.
2. Resistor dengan 5 pita warna dengan 1 pita
warna untuk toleransi
3. Resistor dengan 5 pita warna dengan 1 pita
warna untuk toleransi dan 1 pita warna untuk reliabilitas
Sedangkan ukuran resistor bermacam macam
sesuai dengan ukuran daya resistor itu. Dipasaran terdapat beberapa
ukuran daya seperti ditunjukkan pada Gambar 1, Gambar 2 untuk komposisi
karbon dan Gambar 3, Gambar 4 untuk metal film.
Gambar 1. Resistor komposisi karbon dengan ukuran daya
1/8, 1/4 dan 1/2 watt
Rough size
|
||
Rating power
(W) |
Thickness
(mm) |
Length
(mm) |
1/8
|
2
|
3
|
1/4
|
2
|
6
|
1/2
|
3
|
9
|
Gambar 2. Ukuran resistor komposisi karbon dalam
milimeter.
Gambar 3. Resistor metal film dengan ukuran daya (dari
atas ke bawah) 1/8W (toleransi±1%),
1/4W (toleransi±1%), 1W (toleransi±5%), 2W (toleransi±5%)
Rough size
|
||
Rating power
(W) |
Thickness
(mm) |
Length
(mm) |
1/8
|
2
|
3
|
1/4
|
2
|
6
|
1
|
3.5
|
12
|
2
|
5
|
15
|
Gambar 4. Ukuran resistor metal film dalam milimeter.
KODE WARNA RESISTOR
Kode warna resistor dapat disederhanakan
seperti pada Gambar 5.
Gambar 5. Tabel sederhana kode warna resistor.
Cara menggunakan tabel pada Gambar 5 adalah
sebagai berikut:
- Kolom colour menunjukkan warna pita pita pada resistor. Supaya mudah dihafal maka dapat diringkas menjadi hi-co-me-ji-ku-hi-bi-u-a-p-em-per-no, yaitu kempanjangan dari hitam-coklat-merah-jingga(oranye)-kuning-hijau-biru-ungu-abu abu-putih-emas-perak-no warna.
- Kolom band a, band b, band c, adalah pita resistor yang menunjukkan angka resistansi.
- Kolom band d adalah pita resistor yang menunjukkan nilai resistansi namun dikalikan dengan nilai pada band a, band b, band c.
- Kolom band d adalah pita resistor yang menunjukkan nilai toleransi.
- Kolom band e adalah pita resistor yang menunjukkan nilai reliabilitas.
- Untuk membedakan resistor dengan 5 pita dengan pita terakhir adalah toleransi dan 5 pita dengan pita terakhir adalah reliabilitas adalah dengan melihat jarak pita terakhir. Jika jaraknya lebar maka pita kelima adalah reliabilitas dan jika jaraknya sama dengan pita pita yang lain maka pita kelima adalah toleransi.
- Pita pertama suatu resistor adalah yang paling dekat dengan ujung resistor
Contoh:
Jawab
Resistor ini
memliki 5 pita warna dengan satu pita terakhir memiliki jarak terpisah.
Pita pertama
kuning: (hi-co-me-ji-ku) => 4
Pita kedua abu
abu: (hi-co-me-ji-ku-hi-bi-u-a) => 8
Pita ketiga ungu:
(hi-co-me-ji-ku-hi-bi-u) => 7
Pita keempat
merah: (hi-co-me) => x 100
Pita kelima emas:
(hi-co-me-ji-ku-hi-bi-u-a-p-em) => toleransi + 5 %
(*) jadi nilai
resistansinnya sebesar 48700 ohm atau 48K7 dengan toleransi + 5 %
Jawab
Resistor ini
memliki 5 pita warna dengan satu pita terakhir memiliki jarak terpisah.
Pita pertama
coklat: (hi-co) => 1
Pita kedua putih:
(hi-co-me-ji-ku-hi-bi-u-a-p) => 9
Pita ketiga
kuning: (hi-co-me-ji-ku) => 4
Pita keempat
coklat: (hi-co) => x 10
Pita kelima
coklat: (hi-co) => toleransi + 1 %
(*) jadi nilai
resistansinnya sebesar 1940 ohm atau 19K4 dengan toleransi + 1 %
Jawab
Resistor ini
memliki 4 pita warna dengan satu pita terakhir tidak berwarna
Pita pertama ungu:
(hi-co-me-ji-ku-hi-bi-u) => 7
Pita kedua hijau:
(hi-co-me-ji-ku-hi) => 5
Pita ketiga hitam:
(hi) => x 10
Pita keempat tidak
berwarna: (hi-co-me-ji-ku-hi-bi-u-a-p-em-per-no) => toleransi + 20%
(*)
jadi nilai resistansinnya sebesar 750 ohm atau 750R dengan toleransi +
20 %
Jawab
Resistor ini
memliki 5 pita warna dengan satu pita terakhir memiliki jarak yang sama
dengan pita lainnya
Pita pertama ungu:
(hi-co-me-ji-ku-hi-bi-u) => 7
Pita kedua hijau:
(hi-co-me-ji-ku-hi) => 5
Pita ketiga hitam:
(hi) => x 1
Pita keempat
jingga (oranye): (hi-co-me-ji) => toleransi + 3%
Pita kelima jingga
(oranye): (hi-co-me-ji) => reliabilitas + 0,01%
(*)
jadi nilai resistansinnya sebesar 75 ohm atau 75 R dengan toleransi +
3% dan reliabilitas + 0,01%
NILAI
NILAI STANDARD RESISTOR
Tidak semua nilai
resistansi tersedia di pasaran yang menjual resistor. Gambar 6 dan
Gambar 7 adalah tabel nilai resistansi resistor standard yang beredar
dipasaran.
1R0
|
10R
|
100R
|
1K0
|
10K
|
100K
|
1M0
|
10M
|
1R2
|
12R
|
120R
|
1K2
|
12K
|
120K
|
1M2
|
n/a
|
1R5
|
15R
|
150R
|
1K5
|
15K
|
150K
|
1M5
|
n/a
|
1R8
|
18R
|
180R
|
1K8
|
18K
|
180K
|
1M8
|
n/a
|
2R2
|
22R
|
220R
|
2K2
|
22K
|
220K
|
2M2
|
n/a
|
2R7
|
27R
|
270R
|
2K7
|
27K
|
270K
|
2M7
|
n/a
|
3R3
|
33R
|
330R
|
3K3
|
33K
|
330K
|
3M3
|
n/a
|
3R9
|
39R
|
390R
|
3K9
|
39K
|
390K
|
3M9
|
n/a
|
4R7
|
47R
|
470R
|
4K7
|
47K
|
470K
|
4M7
|
n/a
|
5R6
|
56R
|
560R
|
5K6
|
56K
|
56OK
|
5M6
|
n/a
|
6R8
|
68R
|
680R
|
6K8
|
68K
|
680K
|
6M8
|
n/a
|
8R2
|
82R
|
820R
|
8K2
|
82K
|
82OK
|
8M2
|
n/a
|
Gambar 6. Nilai standard resistor pada jangkauan E12
1R0
|
10R
|
100R
|
1K0
|
10K
|
100K
|
1M0
|
1R1
|
11R
|
110R
|
1K1
|
11K
|
110K
|
n/a
|
1R2
|
12R
|
120R
|
1K2
|
12K
|
120K
|
n/a
|
1R3
|
13R
|
130R
|
1K3
|
13K
|
130K
|
n/a
|
1R5
|
15R
|
150R
|
1K5
|
15K
|
150K
|
n/a
|
1R6
|
16R
|
160R
|
1K6
|
16K
|
160K
|
n/a
|
1R8
|
18R
|
180R
|
1K8
|
18K
|
180K
|
n/a
|
2R0
|
20R
|
200R
|
2K0
|
20K
|
200K
|
n/a
|
2R2
|
22R
|
220R
|
2K2
|
22K
|
220K
|
n/a
|
2R4
|
24R
|
240R
|
2K4
|
24K
|
240K
|
n/a
|
2R7
|
27R
|
270R
|
2K7
|
27K
|
270K
|
n/a
|
3R0
|
30R
|
300R
|
3K0
|
30K
|
300K
|
n/a
|
3R3
|
33R
|
330R
|
3K3
|
33K
|
330K
|
n/a
|
3R6
|
36R
|
360R
|
3K6
|
36K
|
360K
|
n/a
|
3R9
|
39R
|
390R
|
3K9
|
39K
|
390K
|
n/a
|
4R3
|
43R
|
430R
|
4K3
|
43K
|
430K
|
n/a
|
4R7
|
47R
|
470R
|
4K7
|
47K
|
470K
|
n/a
|
5R1
|
51R
|
510R
|
5K1
|
51K
|
510K
|
n/a
|
5R6
|
56R
|
560R
|
5K6
|
56K
|
56OK
|
n/a
|
6R2
|
62R
|
620R
|
6K2
|
62K
|
620K
|
n/a
|
6R8
|
68R
|
680R
|
6K8
|
68K
|
680K
|
n/a
|
7R5
|
75R
|
750R
|
7K5
|
75K
|
750K
|
n/a
|
8R2
|
82R
|
820R
|
8K2
|
82K
|
82OK
|
n/a
|
9R1
|
91R
|
910R
|
9K1
|
91K
|
910K
|
n/a
|
Gambar 7. Nilai standard resistor pada jangkauan E24
Langganan:
Postingan (Atom)
